A. 主机 Machine：

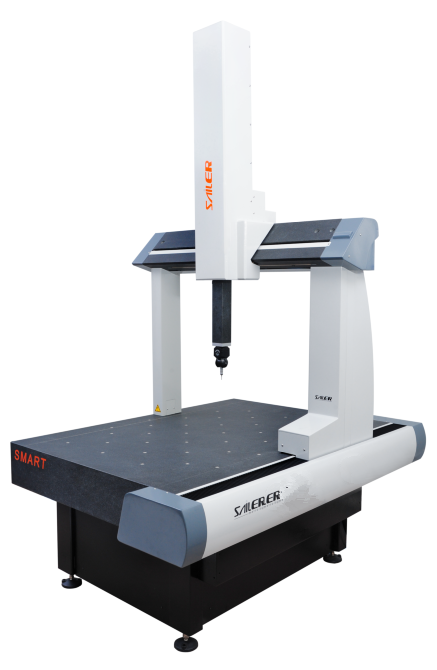

Smart系列三坐标测量机是MAIZER公司21世纪最新一代移动桥式测量机。
Smart 系列三坐标测量机是MAIZER公司设计和生产的,具有极佳性价比的一款数控移动桥式测量机。
Smart系列三坐标测量机可用于多种工业应用：如首件和最终件检测，夹具验证和过程控制等，是箱体类零件检测的理想测量系统。作为工业计量应用领域中的经济有效的测量解决方案，Smart高稳定性的测量系统，能够快速有效的完成通用的车间检测需求，极大的提高了生产过程中的检测效率和检测精度，有效提升了产品质量。
Smart 主机采用花岗岩结构，同时，在设计过程中运用了广泛的计算机辅助设计中的有限元分析原理和模块化设计原理，使得整机系统具备了改善的抗温变能力和抗形变/扭摆能力，提高了整机空间结构的稳定性，降低了结构微形变、振动以及温度梯度变化对测量性能的影响。封闭式空气轴承设计优化了测量机各轴的机械运动, 因此，整机系统在测量过程中表现出极高的重复性和系统长期的稳定性。
Smart系列凭借二十多年三坐标设计，生产制造专家的经验，采用整体燕尾式导轨，有效消除了运动扭摆，保证了测量精度和重复性.三轴均采用花岗石导轨，花岗石天然的特性:　热稳定性好,无时效变化,耐磨性以及高精度,　确保机台长期的精度稳定性。更优异的桥体设计，保证机器运行的平稳性和卓越的动态性能，高速、高精度、高稳定性和可靠操作性，达到了国际先进测量水平。
三坐标测量机

· 主要特点Technical Highlight

v 固定花岗石工作台，三轴导轨均采用优质 “泰山青”花岗岩，因而三轴具有相同的温度特性和抗实效变形能力。
v 三轴均采用先进的柔性同步带传动结构紧凑、无间隙、高刚性、速度快、噪音低、易维护、保证良好的驱动平稳性。
v X向横梁采用精密花岗岩三角梁技术，通过减轻运动负荷从而提高了整机的性能，是保证稳定性和刚性的最佳结构设计。
v Y轴采用MAIZER公司设计的整体燕尾型导轨，提高了测量机的精度和重复性。
v 采用设计合理的气浮间距，承载力强，保证机器在高速运动时扭摆和稳定性更强。
v Z轴采用德国FESTO可调气动平衡，运动平稳并可在紧急情况下自动制动，保证安全。
v 三轴均采用英国进口Renishaw高精度镀金光栅尺，稳定可靠。
v 三轴均采用大功率驱动器、电机及新型双级带减速器,确保传动准确，迅速。
v 电机远程放置减少了移动质量，提高了速度，也避免了电机发热对机器性能的影响。
v 各轴具有独立的气动系统，可以独立得调节压力和流量，以达到最佳的运动状态。
v 高精度、高气膜刚性的自清洁式预载荷气浮轴承。
v 配备业内知名的坐标测量软件，可满足任何通用车间检测需要。

行程范围(mm) Measuring Strokes			外形尺寸(mm) Overall Dimension			主机重量 (Kg) Machine Weight	被测工件最大重量 (Kg) Max. Part Weight
X	Y	Z	LX	LY	LZ
500	700	500	1030	1530	2580	1220	650
精度指标：（根据ISO10360-2坐标测量机的性能评定标准）(Accuracy is according to ISO 10360 – 2)
最大允许示值误差MPE_E (mm) Maximum permissible error of indication of a CMM for size measurement (mm)						最大允许探测误差MPE_P (mm) Maximum permissible Probing Error (mm)
2.8+3.0L/1000 (mm)						2.8 (mm)

行程范围(mm) Measuring Strokes			外形尺寸(mm) Overall Dimension			主机重量 (Kg) Machine Weight	被测工件最大重量 (Kg) Max. Part Weight
X	Y	Z	LX	LY	LZ
500	700	500	1030	1530	2580	1220	650
精度指标：（根据ISO10360-2坐标测量机的性能评定标准）(Accuracy is according to ISO 10360 – 2)
最大允许示值误差MPE_E (mm) Maximum permissible error of indication of a CMM for size measurement (mm)						最大允许探测误差MPE_P (mm) Maximum permissible Probing Error (mm)
2.8+3.0L/1000 (mm)						2.8 (mm

· 环境条件要求 Environment Specifications:

测量机室温度要求：Room Required Specifications
房间温度 (温控间) Room Temperature		18～22°C
温度梯度(时间) Temperature Gradient (in time)		1°C /h
温度梯度(时间) Temperature Gradient (in time)		2°C /24h
温度梯度(空间)Temperature Gradient (in the volume)		1°C /m
测量机室湿度要求：Humidity Required Specifications
空气相对湿度 Relative humidity		45-75％
气源要求：Air Supply System Required Specifications
最小供气压力 Min. air pressure	0.6 bar [0.6 MPa]
耗气量Air consumption	220 NL/min
备注：为保护测量机使测量机寿命更长，请用户自备空气冷冻干燥机一台，建议科林爱尔品牌AHD-5F
电源要求：Electrical requirements
电压Voltage	220 V ± 10%
频率Frequency	50/60 Hz
最大耗电量 (Max Power consumption)	1500VA
电流Current	15 A
防震说明：允许的最大的地面振动	频率范围: 0 ~ 19 Hz ; 19~75Hz; > 75 Hz 振幅 : 0.0011 mm 0.0011~0.002 mm 0.002 mm
