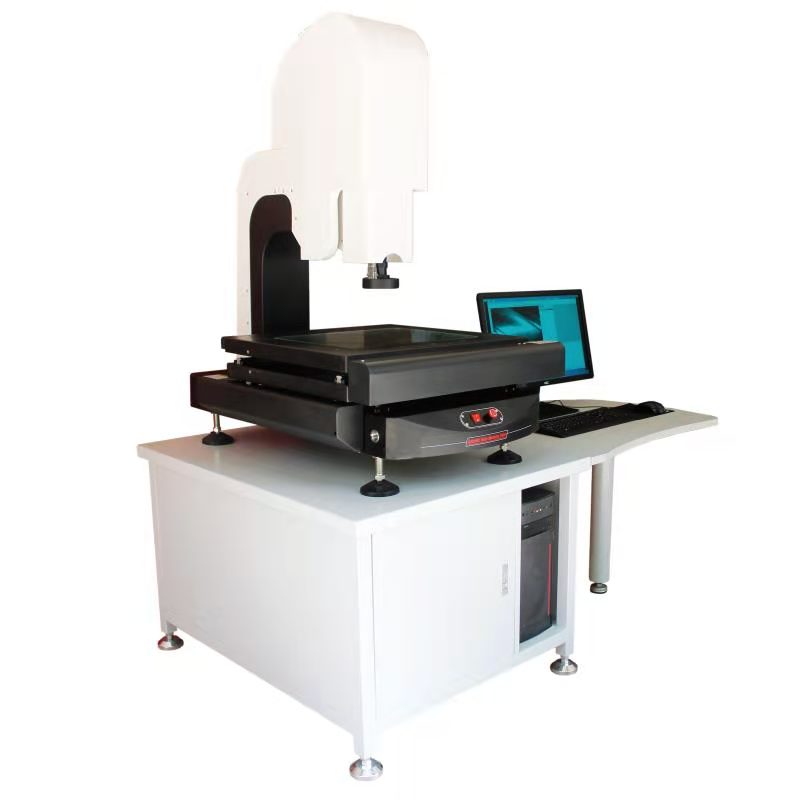

自动影像测量仪

全自动影像测量仪产品简介：

本款产品凝聚了VMS机型在影像集成、运动控制及软件测量等相关技术领域最为出色和尖端的科研成果，精湛的机械设计工艺，丰富的软硬件配置，致力打造出功能強大、高速、稳定、精准的高性价比CNC编程尺寸测量产品。

◆ 采用专用伺服电机、专用运动控制卡、专用光源控制系统等高科技配件，拥有独家创新应用的整机一体化运动控制设计；
◆ 本机只需对接USB接口、AC220V（或110V）电源接口、AV视频接口(或网络接口）及操纵手柄即可使用；
◆ 整机采用高精度、高稳定性花岗石作为基座，仪器精度及稳定性更胜一筹，产品不断升级完善，成就行业典范！
◆ 采用国际先进的全封闭式结构设计，防尘防污染，最大限度保证车间应用环境下的高精度测量;
◆ 本机拥有多种驱动机台方式：电脑鼠标、键盘、软件控制、影像区拉动、操纵手柄等等，方便快捷，实用性超強；
◆ 本机为CNC编程自动测量，具备自动对焦、自动过滤杂质、自动寻边、自动调灯光等多项优异功能；
◆ 强大的3D CNC影像+探針+激光复合测量软体，具有2D、3D复合測量功能， CAD导入对比、SPC报表分析、自动判定输出报表等功能。

订购热线：13706269113

产品型号	DTW2020CNC-CT-CK	DTW3020CNC-CT-CK	DTW4030CNC-CT-CK	DTW5040CNC-CT-CK
X Y Z移动行程mm	200×200×150	300×200×150	400×300×200	500×400×200
玻璃台面尺寸mm	260×260	360×260	460×360	560×460
工作台面尺寸mm	366×366	466×366	640×520	740×620
外形尺寸 L×W×H mm	880×690×1065	980×690×1065	1000×750×1200	1100×850×1200
机器重量 KG	125	150	250	350
结构设计	悬臂式结构，基座采用高精度花岗石設計，集成一体化CNC运动控制设计
CCD摄像机	美国TEO高清晰彩色摄像机或千兆网网络接口高清数字相机
物镜	0.7-4.5X连续变倍卡镜頭，视频放大倍率：30-225X，影像对焦距离：90mm
光源系统
控制方式	XYZ三轴采用一体式伺服电机全闭环CNC控制
功能定制	选配：Z轴自动变倍镜头；影像+探针测量（型号DTW-CT）或影像+激光测量（型号DTW-CK)
电子尺显示分辨率	0.001mm （ 0.0005 /0.0001可选）
测量精度(um)	X-Y≤（3+L/200）μm Z≤（4+L/200）μm L为被测长度(单位：mm)
工作电源	220v±10% / 110v±10%（AC） 50Hz （注：需有电阻≤4Ω接地线）
工作环境
