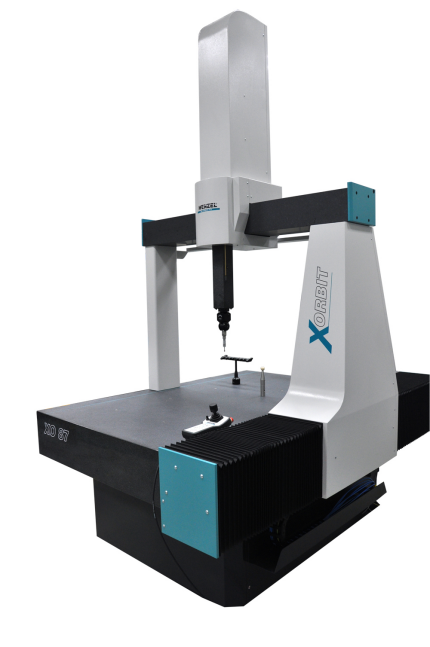

三坐标测量机

NC1086系列是Wenzel 公司的产品系列之一。是以缜密的机械设计和顶级的机械加工著称的温泽公司产品的代表.广阔的尺寸范围与出色的测量精度无以伦比的动态性能和功能完备的软件相结合赋予XOplus系列广阔的应用领域诸如：
l medium-sized and small precision mechanical parts
and components
中小型精密机械零件
l medium-sized and small engine boxes
中小型发动机箱体
l high precision parts of shafts
高精度轴类零件
l medium-sized and small parts of automobile
中小型汽车零部件
l parts of aviation and aerospace
航空、航天零部件

订购热线：13706269113

坚实的基础 – 天然花岗岩

天然的深层岩经历了地底数百万年的静置与应力释放，其热力学和力学性能使花岗岩成为了计量设备的首选原材料。我们通过收购花岗岩矿床与加工工厂，确保了这种关键原材料的供应，用于制造高精度与高稳定性的测量设备，并以之来巩固未来的市场领先地位。从切割、钻孔、打磨到最终的手工研磨，温泽始终如一地严格执行所有的花岗岩加工步骤。
二手温泽三坐标测量机

花岗岩材料性能的最佳佐证
- 所有超高精度计量型三坐标测量机均采用花岗岩或近似于花岗岩的人造陶瓷非金属结构
- 即使横梁、立柱采用铝合金的三坐标测量机，其工作平台仍旧采用花岗岩材料，因为在大型结构件上，花岗岩的性能优势更明显

设备主要规格参数

参数		XOrbit8.15.7
测量行程(mm)	X轴	800
	Y轴	1500
	Z轴	700
测量精度（ISO10360-2）	(空间精度)MPE_E	2.4+L/300µm
测量精度（ISO10360-2）	(探测精度)MPE_P	2.4 µm
最大矢量速度(mm/s)		520mm/S
最大矢量加速度		1500 mm/ sec²
工作台尺寸	长度	2340 mm
工作台尺寸	宽度	1100 mm
工作台最大承重		800 kg
主轴鼻端至工作台面距离		860 mm
两立柱间距		1125mm
机器净重		3000kg
设备轮廓尺寸	长度	2750 mm
	宽度	1550 mm
	高度	2950 mm

设备组成及产地

序号	设备组成部分	数量	备注
1.	设备机械本体	1套	Xorbit 8-15-7
	工作台及导轨(X向) 天然花岗岩材料
	横梁(Y向) 天然花岗岩材料
	测臂(主轴) 天然花岗岩材料
2.	数控系统及计算机
2-1	WENZEL数控器	1台	德国wenzel
2-2	HP计算机系统	1台套	美国
2-3	手动操纵盒	1只	德国wenzel
3.	测头系统
3-1	PH10T自动分度测头座	1套	英国雷尼哨
3-2	TP-200测头感应器组件	1套	英国雷尼哨
3-3	测针组件(17种18件)	1套	英国雷尼哨
3-4	球形校正规	1套	英国雷尼哨
4.	软件系统
4-1	温泽测量软件包	1套	德国wenzel
4-4	IGES接口	1	德国wenzel
5.	其它配置
5-1	真空包装	1台次	上海
5-2	资料	2套	德国wenzel
6.	服务项目
6-1	设备运输安装和调试	1台次	DDP用户地
6-2	培训	5天	用户所在地
6-3	设备保修	1台套	整机一年
7	外围设备配置
7-1	HP彩色喷墨打印机A4	1	HP

配置说明：

A.2 DATUM/PROBE KIT

标准球/测头,测尖
A2.1 Probe System
测头系统

A2.1.1 Probe Head/测头座

PH10T motorised indexable probe head
Highly repeatable, UK made, indexable probe head PH10T, including the PHC-10 electronic controller.
高重复性英国制造自动旋转测头座PH10T，包含PHC10控制器。
Characteristics/技术参数:
• Indexable A axis (Pitch/翻转) : from +90° to -105°, 7.5° step
• Indexable B axis (Roll/旋转) : ± 180°, 7.5° step
• Total number of positions总定位数 : 720
• Position Repeatability/ : 0.5 µm
• Extension Rods : max. 300 mm
